La produzione e la vendita dei Misuratori di isolamento Edomeg è stata sospesa.

(Aggiornamento del 19/01/2018)

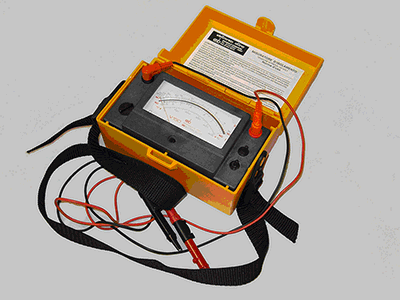

MISURATORE DI ISOLAMENTO EDOMEG

Mod. EDOMEG 150/15



misuratore



I misuratori di isolamento “EDOMEG” sono stati studiati in modo particolare per la misura dell’isolamento su linee e apparecchiature telefoniche, è utilizzabile anche per apparecchiature elettroniche e a bassa tensione; la loro struttura è ispirata alla maggior semplicità e sicurezza d’uso.



Le principali caratteristiche sono:

  • Immediata lettura della tensione, sia continua che alternata, presente sui morsetti di ingresso, indicata su un’unica scala a 500 Volt, con divisioni di 10 Volt
  • Scarica del circuito in prova al rilascio del pulsante di misura, con controllo visivo della scarica
  • Due soli morsetti per le misure di tensione e isolamento
  • Manovre intuitive e semplificate
  • Sopporta senza danno il collegamento a linee e strutture sotto tensione anche durante le misure di isolamento
  • Vano pile ermeticamente sigillato dal circuito elettronico
  • Contenitore antiurto, protetto agli spruzzi
  • Temperatura di utilizzo  -5° ÷ +40° C





SPECIFICHE TECNICHE

MISURA DI TENSIONE AC/DC

Portata

Risoluzione

Precisione

500V

10V (1 divisione 2°di deviazione)

±2% (Fondo scala)

Resistenza interna 1MΩ



MISURA DI ISOLAMENTO

Scala

Tensione di prova

Portata MΩ

Risoluzione in MΩ

Precisione

I

150V

0 ÷ 10

0/0.2=0.01  0.2/0.7=0.02  0.7/1=0.05 1/2=0.1  2/3=0.2  3/5=0.5  5/10=2

±2° di deviazione

II

150V

3.5 ÷ 500

3.5/5=0.1  5/10=0.2  10/15=0.5 15/20=1  20/30=2  30/50=5  50/100=20  100/200=50

±2° di deviazione

Tensione max a vuoto  158V                                    Corrente di cortocircuito 0.5mA





NORME DI SICUREZZA

SICUREZZA STRUMENTI DI MISURA:  EN 61010-1

ISOLAMENTO:  Classe 2  -  Doppio Isolamento

LIVELLO INQUINAMENTO:  2

CATEGORIA DI SOVRATENSIONE:  CAT. II 300V

ALTITUDINE MAX:  2000 mt.



EMC

EN 61326-1    EN 61000-4-2    EN 61000-4-3



ALIMENTAZIONE

TIPO BATTERIA:  2 batterie da 4,5V  -  Tipo 3R12/MN1203

DURATA BATTERIE:  oltre 10.000 misure



MECCANICA

PESO COMPLESSIVO CON SCATOLA (batterie escluse): 950 gr. circa

PESO STRUMENTO (batterie escluse):  400 gr. cieca

MISURE STRUMENTO:  162 x 81 x h65 mm.

GRADO DI PROTEZIONE:I.P. 44



CONDIZIONI AMBIENTALI

TEMPERATURA DI RIFERIMENTO:  20° C

TEMPERATURA DI UTILIZZO:  –5° ÷ +40° C

UMIDITÀ RELATIVA:  < 80%

TEMPERATURA DI IMMAGAZZ.:  –5° ÷ +40° C

UMIDITÀ RELATIVA DI IMMAGAZZ.:  < 80%
